FPGA 란? (구조, 요소들의 기능)

FPGA 란?

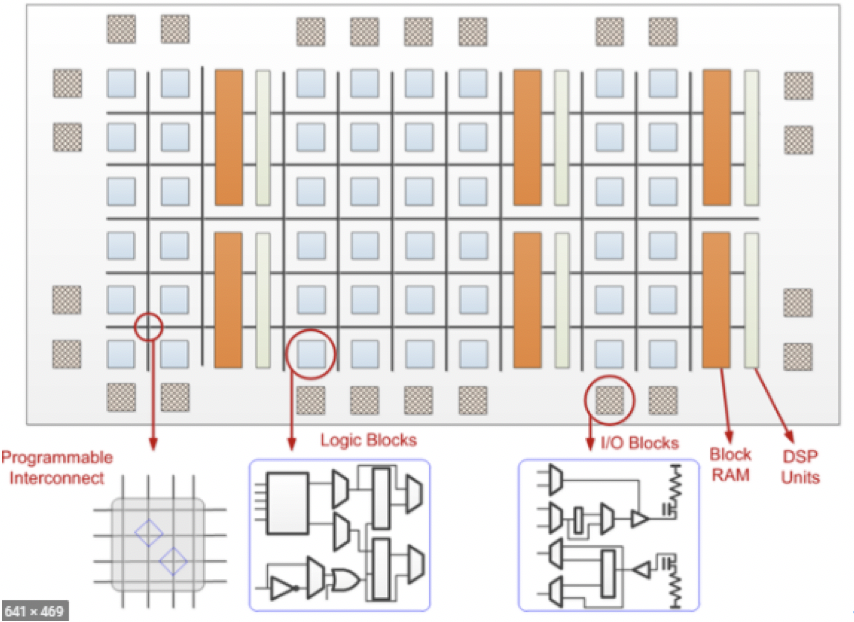

그림1. FPGA 구조

FPGA 구동 설계를 하기 위한 아래 3가지 요소가 있고 Block RAM(일명 BRAM)으로 일컸는 메모리가 있다.



1)     Logic Blocks (or CLB)

-       Flip-flops

-       LUTs

-       Multiplexer



2)     Programmable interconnect (배선)

-       코딩으로 자유롭게 수정/설정 가능



3)     I/O Blocks

-       Physical 방식: ex. 전압 강하, 임피던스 매칭..

-       Logical 방식



4)     Block RAM



5)     CMT (Clock Management Tile)

-       IP Catalog의 clock wizard를 통해 생성함

-       MMCM: Mixed-Mode Clock Manager

-       PLL: Phase Locked Loop

https://www.xilinx.com/support/documentation/user_guides/ug472_7Series_Clocking.pdf
