[Zybo z7-20 보드 실습] Xilinx Vivado에 실습 보드 추가하기

Xilinx Vivado에 내가 구매한 실습 보드에 코딩을 하려면 새로운 프로젝트를 생성할 때 보드 설정을 알맞게 해주어야 한다. 하지만 Vivado 기본 보드에 내 실습 보드가 없는 경우가 있다.

그럴 때 아래 2가지 방식 중 한 가지를 택하여 진행하면 문제를 해결할 수 있다.



테스트 환경

• 실습 보드: DIGILENT사 Zybo z7-20
• 실습 IDE: Xilinx사 Vivado 2019.1 버전



Vivado 프로그램에서 추가하는 방법

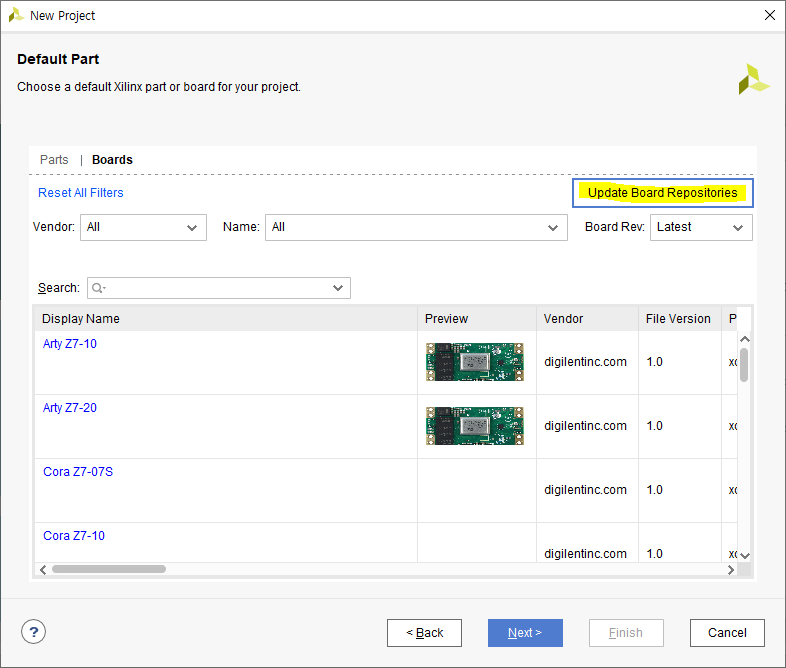

아래 'Update Board Repositories'를 클릭하여 보드 목록 중 사용하는 실습 보드를 선택하여 추가하면 된다.



직접 경로에 추가하는 방법

Vivado 버전이 낮아 위 기능이 지원되지 않는다면, 이 방식을 이용하면 된다.

보드 파일을 다운로드 하여 지정된 vivado 경로에 넣어주면 된다.



• 보드 파일: 'vivado-boards-master' (zybo-z7-20 파일을 복사)
• 복사할 경로: <Vivado 설치 경로>\data\boards\board_parts

vivado-boards-master.zip

0.34MB



그리고 Vivado 프로그램을 재부팅해주면 Boards 목록에 추가한 보드가 생성되어 있을 것이다.
